近期完成了CAN模塊數據收發的調試，用到的芯片有CAN控制器：MCP2518FD和CAN收發器：ADM3057E。通過FPGA-XC7A35T開發板的SPI接口與分別與兩個MCP2518FD相連，分別對其進行寄存器的讀寫以及RAM的讀寫，控制其中一個發送數據，另一個接收數據，從而實現了CAN協議數據發送與接收功能的調試。

一、SPI通信：

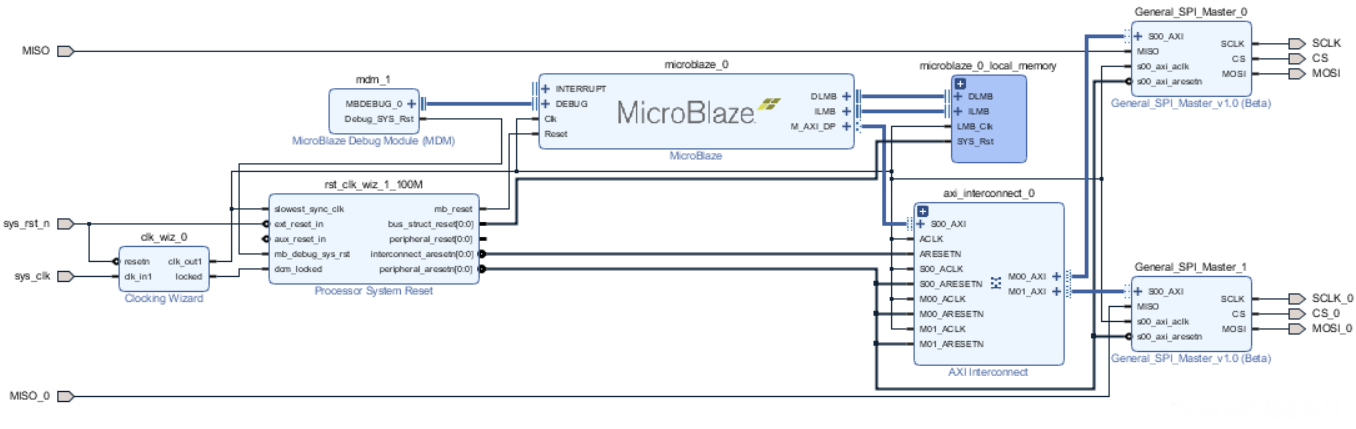

首先要實現FPGA與MPC2518FD的SPI通信，從而實現對其寄存器的讀寫配置。新建vivado工程，Creat block design，添加軟核以及兩個自己的SPI核，進行連線等后續工作。最終的block design如圖所示

為兩個SPI核分配地址。Generate output products，然后Create HDL wapper，生成HDL頂層文件，將PS端當做一個IP核來使用。新建V文件，例化Wrapper核并添加ILA進行兩組SPI 8個信號的監控。創建XDC文件，將物理引腳進行管腳約束和時鐘約束。

編譯綜合后生成bit文件，Export Hardware，Launch SDK，啟動 SDK 開發環境。在SDK里進行C語言的編程，實現通過SPI對MCP2518FD寄存器的讀和寫。將自己的SPI核對應的C語言讀寫函數直接拿來用，發現無法進行讀寫，仔細對比芯片手冊的SPI讀寫時序和自己的SPI讀寫時序，發現并解決了問題：

手冊SPI時序：

錯誤（寫不進去）：

正確（能寫進去）：

錯誤原因：數據位最后一位末與cs信號上升沿重合，正確的時序?yàn)閏s信號再過至少半個周期再拉高。

解決方法：ps端發數的時候要多發一位，即數據位要發9位(2進制表示時)或者12位（16進制表示時），即可將前8位正確寫入寄存器中。（該方法僅針對自己的SPI IP核）

二、芯片初始化：

實現了FPGA與MPC2518FD的SPI通信后，我們可以對其寄存器進行讀寫配置了。接下來要做的是閱讀MPC2518FD的芯片手冊，找到需要配置的寄存器，將其功能配置為一個發送數據，一個接收數據。芯片手冊上有每個寄存器具體到每一個位的功能，然而只看這些對于直接寫整個程序還是有一定難度的。于是我去微芯的官網www.microchip.com上下載了該芯片的開發手冊，以及底層驅動的C語言庫。

開發手冊上介紹了芯片初始化、發送數據、接收數據的步驟。如圖是初始化的例子

雖然手冊上給了初始化步驟和例程代碼，但是沒有具體告訴你需要配哪個寄存器以及每個位怎么配置，所以我們要看官網上下載的底層驅動的C語言庫，看懂他例程代碼底層具體配了哪個寄存器，每個位具體怎么配的，然后轉換成自己SPI讀寫的代碼。我們按手冊的步驟配置每個需要配置的寄存器，將兩個芯片初始化，并且將兩個寄存器C1FIFOCON1的TXEN位分別置1和0，其功能配置為一個發送數據，一個接收數據。

三、數據的發送：

發送數據有兩種方式：FIFO發送和隊列發送，這里我們采用FIFO發送。不管哪種發送方式，都要將待發送的數據存入RAM里。RAM起始地址為0x400，待發送數據的地址為：

當然我們也可以自己計算數據的起始地址。如圖所示，RAM里存放數據的位置是根據TEF，TX Queue，F(xiàn)IFOn的順序排列的，TEF的起始地址永遠為0x400，TX Queue地址為0x400地址加上TEF中數據的字節數，F(xiàn)IFO1的起始地址為0x400地址加上TEF和TX Queue中數據的字節數。我們這里只采用FIFO1發送數據，所以我們配置C1CON寄存器，關閉TEF和TX Queue使能位，此時它們不再占用RAM的空間。所以我們用FIFO1發送數據的起始地址就是0x400。

找到了RAM的起始地址后，我們要將數據寫進RAM里，這里和寫寄存器不一樣，必須要一次性寫4或4的倍數個字節，才能將數據寫入RAM里。我們對SPI底層讀寫代碼進行了修改，將第二行改為了（value>>32）&0xffffffff000fffff，成功的一次性寫和讀了4個字節，將數據寫進了RAM并能成功讀出來。注意寫的時候也是要在4個字節后多寫一位才能寫進去。

接下來查看需要發送的數據的CAN幀格式，如圖所示：

這里我們發送標準幀，將SID配置為0x300。FDF位置1將幀類型選擇為CAN FD，置0則選擇為CAN 2.0 。DLC位配置為8，即令數據字節一共有8個。數據字節我們發送01-08的遞增數。這樣一個完整的標準幀就拼好了，我們將其寫到RAM里。

接來下將發送使能位：寄存器C1FIFOCON1的TXREQ位置1，完成數據發送。

四、數據的接收：

數據接收采用另一個芯片的FIFO1，也是先配置C1CON寄存器，關閉TEF和TX Queue使能位，此時它們不再占用RAM的空間。所以我們用FIFO1接收數據的起始地址也是0x400。

數據接收時，還需要配置一個過濾器，只接收指定ID的CAN報文。根據手冊例程，配置相應寄存器，使能過濾器，只接收SID為0x300-0x30F的CAN報文。

接收時的CAN幀格式如圖所示

R2只有在CiFIFOCONm.RXTSEN置1時存在，這里我們置0，即R2不存在。所以我們發送的數據幀格式也符合接收的數據幀格式。

我們從RAM里4個字節一組讀發送的數據，并存在rxd這個數組里。

五、調試與結果

我們將兩個ADM3057E芯片的CAN_H腳互連，CAN_L腳互連，CAN_GND腳互連，F(xiàn)PGA通過8個腳分別連兩個MCP2518芯片的SPI接口，并且共地。兩個MCP2518芯片的MCP25_*INT腳互連。給FPGA下載verilog程序，SDK里加載C語言程序。C語言要注意先初始化兩個芯片，再使能數據發送，最后進行數據讀取。

最終我們成功的在rxd數組里讀取到了發送的數據。

發送的數據

接收的數據

如圖所示，可見收到的數據和發送的數據是一樣的，成功實現了CAN協議數據一發一收的功能。
